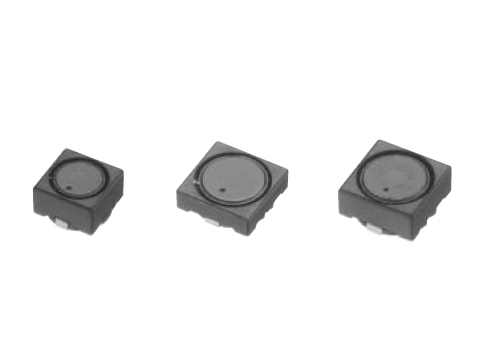

CH Series 电源电感器 |
|
|
|
【特点】
1.为实现低DCR,使用了带状电线。 2.为实现大电流化,结构采用了新型设计。 3.采用磁路优化仿真设计,实现了产品的小型化。
【用途】
最适合于笔记本电脑、游戏机等搭载高性能CPU装置的DC/DC变换器。
|
【规格】
型号 |
外形尺寸 (mm) |
H尺寸 (Unit:mm) |
电感 (µH) |
使用频率 (kHz) |
额定电流 (A) |
直流电阻 (mΩ) |
包装单位 |
C8-H5R |
8×8 |
5.0 |
1.6~9.1 |
10~500 |
3.5~8.0 |
8~23 |
500 |
C10-H3.5R |
10×10 |
3.5 |
1.5~10 |
10~500 |
3.8~8.0 |
9.0~45 |
800 |
C10-H5R |
10×10 |
5.0 |
1.8~10 |
10~500 |
4.8~9.0 |
5.2~20 |
500 |
|
|
[注]
-由于产品改进等,对于产品的外观及部分记载事项如有变更时,恕不事先通知。
-记载的内容不保证与实际订货时的个别产品的规格一致,因此使用时,请务必获取产品规格书并确认。
|
|
