 各种天线
高频率
GPA-CG2C5
GPS信号接收用天线
|HTML详细资料|PDF商品目录外形图
0

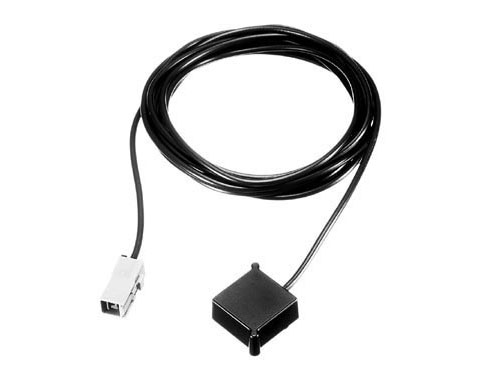

照片 0
【特点】
1.使用MITSUMI标准外壳。
2.小巧型30(W)×30(D)×11.5(H)mm。
3.小型天线元件20(W)×20(D)×4(H)mm。
4.电缆长度及连接器形状支持用户定制。
5.可根据要求对应各种附属配件(安装金属件、海绵、线夹等)。

【规格】
项目
规格
 天线部
 信号接收频率
1575.42±1.023MHz
 信号接收偏振波
右旋圆偏振波/RHCP
 天线增益
2dBi typ.※1
 输出阻抗
50Ω
 LNA部
 信号接收频率
1575.42±1.023MHz
 噪声指数
1.1dB typ.
 增益
26dB typ.
 增益平坦度
 (信号接收带宽内)
1dB max.
 带宽外衰减量
18dB min.(fo±50MHz)
 综合
 综合增益
28dBi typ.(天顶)※1
 电源电压
5.0V
 功耗
17mA typ. 25mA max.
 最小订货单位
60,000台/年
※1 增益为电缆长度1m标准基准及压盖板尺寸40mm×40mm基准的值。
0
[注]
-由于产品改进等,对于产品的外观及部分记载事项如有变更时,恕不事先通知。
-记载的内容不保证与实际订货时的个别产品的规格一致,因此使用时,请务必获取产品规格书并确认。
